Modificación para hacer funcionar en serie la Peggy2

Esta es una modificación que hicimos para poder enviar datos seriales a través de USB al panel de Leds Peggy2.

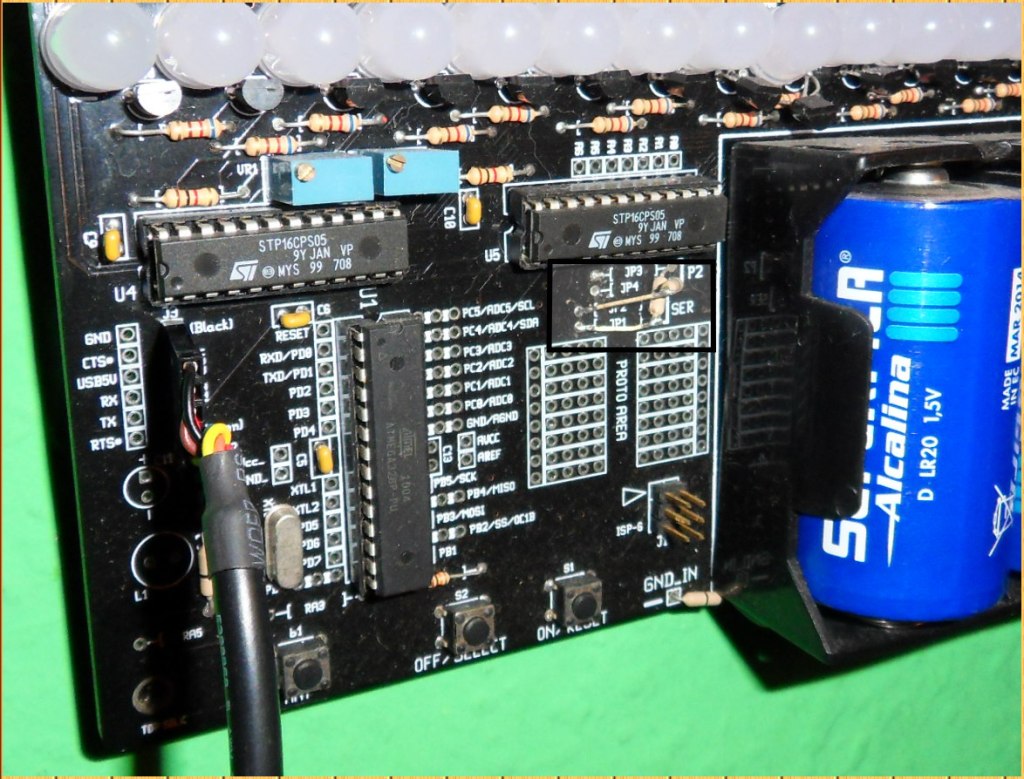

SAMSUNG DIGITAL CAMERA
JP1 y JP2 habilitan el “serial hack” (Mirar plano adjunto en esta entrada)

Los pasos a seguir para poder hacer que esta modificación y enviar datos serie son:

  1. Instalar este programa en el Peggy a través del software de Arduino. Este programa la peggy en modo “Recibir datos por serie”
    Basicamente si le echan un vistazo a el codigo, es un loop eterno que recibe los datos serie y los imprime row por row en la placa de Leds.
  2. Hacer el puente este como esta indicado en la foto (JP1 y JP2 a P2)
    Originalmente los puentes están desde P2 a JP3 y JP4 que son para tener una exacta compatibilidad con Peggy2. Para dejar en claro este punto, al hacer este cambio la placa Peggy queda fijada en modo de recepción serie con lo cual no se puede programar mas desde Arduino sino que le enviaremos datos por Processing.
  3. Descargar el processing.org y meter programas preparados para funcionar con la peggy en modo “serie”

ADJUNTOS:
https://github.com/martinberlin/sketchbook
Repositiorio en Github con ejemplos para probar esta modificación

Descargar Peggy2 plano electronico (pdf)

Jay’s projects. Jay fue uno de los primeros en enviar datos por serie a la Peggy2

Fe de erratas para Peggy2 mapa: Populate ONLY  (JP1 and JP2) OR (JP3 and JP4).  Select: JP1 and JP2 to enable the “serial hack” or Select: JP3 and JP4 for exact compatibility with Peggy 2.0.

Una cosa interesante que he descubierto intentando subir mis codigos es que WordPress.com no te permite hacer upload de cualquier fichero, con lo cual a partir de ahora subiré todos los codigos en Github.
